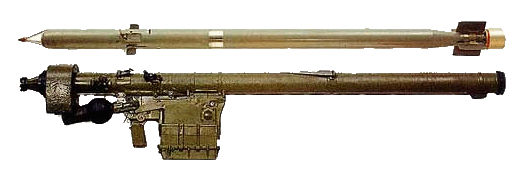

ПЗРК 9К38 "Игла"

Зона поражения:
по дальности (вдогон/навстречу): 1-5.2/0.5-3.3 км
по высоте (вдогон/навстречу): 0.01-2.5/0.01-2 км
по параметру: до 2.5 км
Вероятность поражения истребителя одной ЗУР: 0.45-0.63
Максимальная скорость поражаемых целей (вдогон/навстречу): 320/360-400 м/с
Скорость полета ЗУР: 600 м/с
Масса ракеты: 10.6 кг
Масса боевой части: 1.17 кг
Длина ракеты: 1574 мм
Диаметр корпуса ракеты: 72 мм
Масса боевых средств в боевом положении: 17 кг
Масса боевых средств в походном положении: 18.8 кг
Время перевода боевых средств из походного в боевое положение: не более 13 сек
Время реакции: не более 5 сек
Диапазон рабочих температур: от -40 до +50 град С
Время самоликвидации: 14-17 сек

Разработка нового переносного ЗРК "Игла" проводилась в соответствии с Постановлением ЦК КПСС и СМ СССР от 12 февраля 1971 г. и с учетом инициативных предложений КБМ МОП.

При создании комплекса ставились задачи повышения эффективности в направлениях обеспечения:

• Защищенности тепловой ГСН от оптических помех-ловушек, отстреливаемых самолетами и вертолетами противника;
• Более эффективного поражения цели при прямом попадании ЗУР в нее;
• Больших дальностей и эффективности стрельбы по целям на встречных курсах;
• Более достоверного определения государственной принадлежности (опознавания) цели для исключения обстрела своих самолетов;
• Предварительного нацеливания стрелков-зенитчиков на приближающиеся самолеты и вертолеты противника пунктами управления ПВО в тактическом звене.

Головным разработчиком переносного ЗРК "Игла" (9К38) было определено КБМ МОП (главный конструктор - С.П. Непобедимый), а тепловая ГСН создавалась ЛОМО МОП (главный конструктор головки - О.А. Артамонов).

Кооперация разработчиков комплекса, в основном соответствующая той, которая участвовала в создании переносных ЗРК "Стрела-2" и "Стрела-3" была дополнена Научно-исследовательским институтом измерительных приборов МРП в части разработки наземного радиолокационного запросчика (главный конструктор запросчика Ю.В.Моисеев) и Центральным конструкторским бюро аппаратостроения (ЦКБА) МОП в целях создания переносного электронного планшета (главный конструктор планшета - В.Г. Розенталь).

В состав комплекса входит:

• Ракета 9М39;
• Пусковая труба 9П39;
• Пусковой механизм 9П516 с встроенным наземным радиолокационным запросчиком 1Л14;
• Переносной электронный планшет 1Л110.

Запросчик 1Л14 был заимствован из комплекса "Игла-1".

Основное отличие ракеты 9М39 - двухканальная головка самонаведения 9Э410. Головка самонаведения имеет повышенную чувствительность и способна различать, истинные и ложные цели в условиях постановки искусственных помех в инфракрасном диапазоне. Для этого ГСН имеет два канала — основной и вспомогательный. Фотоприемник основного канала представляет собой фоторезистор на основе сурмянистого индия, охлажденного до температуры -200° С. Система охлаждения фотоприемника такая же, как и у "Иглы-1". Максимум спектральной чувствительности фотоприемника основного канала лежит в диапазоне 3.5—5 мкм, что соответствует спектральной плотности излучения газовой струи реактивного двигателя. Фотоприемник вспомогательного канала представляет собой неохлаждаемый фоторезистор на базе сернистого свинца, максимум спектральной чувствительности которого лежит в диапазоне 1.8—3 мкм, что соответствует спектральной плотности излучения помех типа ложных тепловых целей. Система переключения ГСН 9Э410 принимает решение по правилу: если уровень сигнала фотоприемника основного канала больше уровня сигнала вспомогательного канала, то это цель, если наоборот — помеха.

Для улучшения динамики наведения ЗУР в упрежденную точку встречи с целью в тепловую биспектральную ГСН 9Э410 были введены дополнительная схема, формирующая команду для разворота ракеты на начальном участке полета, и электронный переключатель режимов "вдогон-навстречу". Для обеспечения послестартового разворота в рулевом отсеке ракеты были установлены миниатюрные импульсные твердотопливные двигатели.

В боевой части ЗУР 9М39 (аналогичной ЗУР "Игла-1") было использовано взрывчатое вещество с повышенным фугасным действием. Взрыватель ЗУР имел индукционный датчик (вихревой генератор), обеспечивающий подрыв БЧ при прохождении ракеты вблизи металлической обшивки цели. При прямом попадании подрыв БЧ осуществлялся дублирующим контактным взрывателем. Во взрыватель была введена трубка с взрывчатым веществом для передачи детонации от заряда БЧ к заряду впервые установленного на ЗУР взрывного генератора для подрыва оставшегося топлива маршевого двигателя ракеты.

К новым качествам комплекса "Игла", по сравнению с переносным ЗРК "Игла-1", относились:

• Возможность борьбы на встречных и догонных курсах с современными и перспективными воздушными целями в условиях применения ими искусственных тепловых помех;
• Увеличенная дальность поражения целей на встречных курсах за счет повышения предстартовой чувствительности головки самонаведения ЗУР;
• Наличие единого пускового механизма, обеспечивавшего пуски и наведение ракет как комплекса "Игла", так и переносного ЗРК "Игла-1".

В процессе создания комплекса "Игла" был решен ряд сложных технических проблем, таких как:

• Обеспечение помехозащищенности за счет селекции целей на фоне искусственных помех путем применения принципиально новой двухканальной оптической головки самонаведения с логическим блоком селекции истинных целей на фоне помех;
• Повышение в два раза предстартовой чувствительности головки самонаведения ЗУР по сравнению с головкой ЗУР комплекса "Игла-1", что позволило обеспечить приемлемую зону поражения целей на встречных курсах и обеспечить эффективный обстрел целей до выполнения ими боевой задачи;
• Создание предусилителей сигналов с фотоприемников, размещенных на вращающемся роторе координатора, что обеспечило, совместно с другими мероприятиями, повышение чувствительности ГСН;
• Создание слаботочных бесшумных коллектора и токоприемников для передачи сигналов с фотоприемников в электронный блок головки самонаведения, что также содействовало повышению чувствительности ГСН;
• Создание системы глубокого охлаждения вращающегося фотоприемника, также обеспечившее повышение чувствительности ГСН;
• Обеспечение приемлемой защищенности ГСН от фоновых помех при повышении чувствительности головки;
• Создание единого для комплексов "Игла" и "Игла-1" пускового механизма без увеличения его массы;
• Обеспечение требуемой точности наведения и смещения центра группирования точек попадания ракет за счет использования информации от головки самонаведения с импульсной схемой обработки сигналов от цели, что позволило осуществить пространственную селекцию истинной цели и повышенную эффективность ее поражения путем попадания осколочного потока в более уязвимые, по сравнению с сопловой частью, элементы конструкции цели.

Использование новой тепловой ГСН позволило применить для снижения аэродинамического сопротивления не "треножник", использовавшийся на ракете комплекса "Игла-1", а изящную иглоподобную конструкцию. Данное техническое решение, давшее название переносному ЗРК, было предложено специалистами КБМ еще до появления в печати сообщений о применении аэродинамической "иглы" на американской ракете "Трайдент-1".

Комплекс обеспечивал поражение воздушных целей на встречных и догонных курсах, отстреливающих с промежутками времени от 0,3 с и более тепловые помехи с превышением суммарной мощности излучения над мощностью излучения цели до шести раз. При отстреле целями тепловых помех на встречных и догонных курсах одиночно или залпами (до шести штук в залпе) средняя вероятность поражения цели одной ЗУР 9М39 за пролет зоны поражения составляла 0,31 при стрельбе навстречу и 0,24 при стрельбе вдогон. В таких помеховых условиях комплекс "Игла-1" был практически неработоспособен.

Определенным недостатком комплекса "Игла", как и всех предыдущих модификаций отечественных переносных ЗРК, свойственным и зарубежным комплексам этого класса, являлось то, что при углах между осью головки самонаведения ЗУР и направлением на солнце менее 20° наведение ракеты на цель практически не обеспечивалось.

В боевой работе этих комплексов отличия от переносных ЗРК "Игла-1" состояли в том, что целеуказания от разработанного для комплекса "Игла" планшета 1Л110 по проводным линиям связи ЦУ могло поступать к стрелкам-зенитчикам на индикаторные устройства пускового механизма этого комплекса, что ускоряло поиск и захват целей. Было признано целесообразным при стрельбе навстречу использовать комплекс "Игла" с отключенным селектором истинных и ложных целей при пусках ЗУР в направлении солнца и при сильных помехах.

Основным внешним отличием переносного ЗРК "Игла" стала расширяющаяся коническая передняя часть пусковой трубы.

Позднее, в основном для ВДВ, был разработан вариант переносного ЗРК "Игла-Д" с ЗУР и пусковой трубой, транспортируемый в виде двух секций, соединяемых перед боевым применением, что позволило улучшить десантируемость комплекса и обеспечить удобство его переноски. Был также разработан блок, обеспечивающий применение двух ЗУР в пусковых трубах для использования в наземных пусковых установках и в качестве вооружения вертолетов 9М39 в комплексе "Игла-В".

Для обеспечения одновременного применения двух ЗУР был разработан вариант комплекса с турелью "Джигит", в котором стрелок зенитчик размещается во вращающемся кресле и вручную осуществляет наведение пусковой установки на цель.

Кроме того, был разработан вариант переносного ЗРК "Игла-Н" с более мощной боевой частью. Масса комплекса возросла на 2,5 кг. За счет небольшого снижения таких показателей как скорости поражаемых целей на встречных и догонных курсах (до 340 и 280 м/с соответственно) вероятность поражения целей увеличена на 25...50%.

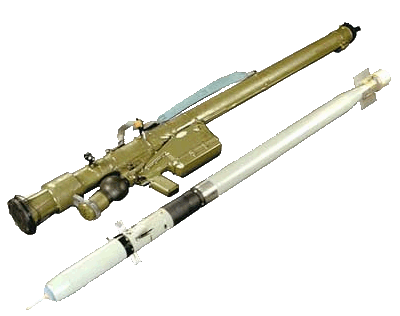

ПЗРК 9К310 "Игла-1"

Зона поражения:
по дальности (вдогон/навстречу): 1-5.0/0.5-3.3 км
по высоте (вдогон/навстречу): 0.01-2.5/0.01-2 км
по параметру: до 2.5 км
Вероятность поражения истребителя одной ЗУР: 0.44-0.59
Максимальная скорость поражаемых целей (вдогон/навстречу): 360/320 м/с
Скорость полета ЗУР: 600 м/с
Масса ракеты: 10.8 кг
Масса боевой части: 1.17 кг
Длина ракеты: 1673 мм
Диаметр корпуса ракеты: 72 мм

С целью обеспечения ускоренного оснащения Сухопутных войск высокоэффективным оружием в соответствии с решением ВПК от 6 мая 1978 г. № 114 одновременно с разработкой комплекса "Игла" в КБМ (г.Коломна) были развернуты работы по созданию упрощенного переносного ЗРК "Игла-1" с применением в ЗУР доработанной тепловой ГСН от ракеты комплекса "Стрела-3".

Совместные испытания комплекса "Игла-1" 9К310 проводились в период с 15 января по 9 июля 1980 г. на Донгузском полигоне под руководством комиссии, которую возглавлял Ю.И. Третьяков. Комплекс был принят на вооружение Постановлением ЦК КПСС и СМ СССР от 11 марта 1981 г.

Серийное производство боевых средств комплекса 9К310, как и всех других переносных ЗРК, велось на Ковровском заводе им. В.А.Дегтярева МОП, а планшет 1Л15-1 выпускался на Ижевском электромеханическом заводе МРП.

На западе комплекс получил обозначение SA-16 "Gimlet".

В состав комплекса входит:

• Ракета 9М313;
• Пусковая труба 9П322;
• Пусковой механизм 9П519 с наземным радиолокационным запросчиком 1Л14
• Переносной электронный планшет 1Л15-1;
• Подвижный контрольный пункт и комплект оборудования для баз и арсеналов.

По сравнению с переносным ЗРК "Стрела-3" вероятность поражения одной ракетой истребителя F-4, летящего со скоростью 310 м/с, при стрельбе навстречу увеличилась с 0,09 до 0,59, вдогон (при скорости цели 260 м/с) - с 0,07 до 0,44. Максимальные скорости поражаемых целей увеличились с 310 до 360 м/с при стрельбе навстречу, с 260 до 320 м/с - вдогон. Верхняя граница зоны поражения возросла с 2200 до 2500 м.

Указанные преимущества комплекса "Игла-1" по сравнению с переносным ЗРК "Стрела-3" были достигнуты путем реализации следующих новых технических решений:

• Для улучшения динамики наведения ЗУР в упрежденную точку встречи с целью в тепловую ГСН были введены дополнительная схема, формирующая команду для разворота ракеты на начальном участке полета, и электронный переключатель режимов "вдогон "-"навстречу". Для обеспечения послестартового разворота в рулевом отсеке ракеты были установлены миниатюрные импульсные твердотопливные двигатели.
• В боевой части ЗУР было использовано взрывчатое вещество с повышенным фугасным действием. Взрыватель ЗУР имел индукционный датчик (вихревой генератор), обеспечивающий подрыв БЧ при прохождении ракеты вблизи металлической обшивки цели. При прямом попадании подрыв БЧ осуществлялся дублирующим контактным взрывателем. Во взрыватель была введена трубка с взрывчатым веществом для передачи детонации от заряда БЧ к заряду впервые установленного на ЗУР взрывного генератора для подрыва оставшегося топлива маршевого двигателя ракеты.
• Для снижения аэродинамического сопротивления впереди тепловой ГСН был размещен небольшой конический обтекатель, закрепленный на трех наклонных стержнях, образующих своеобразный "треножник". С целью улучшения динамических характеристик на ракете установили дестабилизатор в плоскости, перпендикулярной аэродинамическим рулям. Применение лопастных стабилизаторов, в транспортном положении прилегающих к боковой поверхности хвостовой части корпуса ракеты, позволило более рационально использовать объем пусковой трубы, ранее занимаемый сложенными перьевыми стабилизаторами.
• В пусковой механизм был встроен запросчик 1Л14, обеспечивающий опознавание целей и автоблокировку пуска ЗУР по своему самолету. Необходимость комплектации переносных ЗРК малогабаритными наземными радиолокационными запросчиками (НРЗ) была обоснована в 3 НИИ МО подразделением, возглавляемым А.С. Батуриным. Его сотрудники также содействовали созданию в НИИ ИП МРП опытного образца запросчика 1Л14, который при разрешающей способности по азимуту 20°-30° обеспечивал опознавание целей с частостью не менее 0,9, что практически исключало пуски ЗУР по своим объектам. Однако, из-за большой ширины диаграммы направленности антенны (до 30° по азимуту и до 70° по углу места), а также из-за наличия задних лепестков этой диаграммы,запросчик мог сработать от ответчика своего самолета, пролетающего вблизи переносного ЗРК, и заблокировать пуск ракеты по противнику. В таких случаях стрелок мог отключить блокировку пуска.

Внешним отличием переносного ЗРК стала притупленная коническая передняя крышка пусковой трубы, а также расположение блока питания и шар-баллона под углом к продольной оси пусковой трубы. Комплекс "Игла-1" был дополнен переносным электронным планшетом 1Л15-1 командира отделения стрелков-зенитчиков, также впервые предложенным сотрудниками 3 НИИ МО и предназначенным для оповещения командира отделения о воздушной обстановке в квадрате 25 х 25 км. Наличие цели в этом квадрате, к которому в прямоугольной системе координат привязывались точки стояния источника информации и отделения стрелков-зенитчиков, а также положение цели, отображалось на табло планшета загоранием соответствующего положению цели элемента светового индикатора. Источником информации для планшета могли являться пункты управления ПВО в звене "дивизия-полк" (ПУ-12, ПУ-12М, ППРУ-1, ППРУ-1М), РЛС П-19 или "Купол", используемые на ПУ начальника ПВО дивизии, оборудованные телекодовой аппаратурой съема и передачи данных АСПД-У. Опытный образец планшета обеспечивал устойчивый прием целеуказания от пункта управления ПУ-12М на дальностях не менее 10 км. Привязка планшета к местности производилась командиром отделения стрелков-зенитчиков с помощью компаса по указанной с ПУ-12М реперной точке, что обеспечивало прием координат целей с точностью не хуже 1000 м по дальности и 5°-25° по азимуту. Ошибки целеуказания без планшета (выдаваемого по радиотелефону с ПУ-12М указаниям направлений на цели по странам света относительно точки стояния ПУ-12М) составляли до 5 км по дальности и до 40° по азимуту. На планшете отражалось до четырех целей с отметками об их государственной принадлежности и о курсе полета цели относительно позиции стрелков-зенитчиков.

Командир отделения, обнаружив отображение цели на планшете, по радиостанции Р-147 или голосом передавал целеуказания (сектор поиска и дальность до цели) стрелкам, снабженным радиоприемниками Р-147П, а также рукой указывал направление поиска. При стрельбе навстречу цели визуально обнаруживались стрелками на дальности 4,7 км с частостью 0,9 (без планшета - на дальности 3-4 км с частостью 0,4-0,5). В сложной воздушной обстановке отделение стрелков с использованием планшета пропускало только 3 цели из 50, а без него - 20 целей. При обнаружении своего самолета командир своевременно предупреждал стрелков.

Габариты планшета составляли 345 х 240 х 170 мм, масса - около 7 кг, время перевода из походного положения в боевое - около 3 мин. Электропитание осуществлялось от шести электроэлементов А343.

Одновременно были высказаны рекомендации по дальнейшему совершенствованию комплекса. К таким рекомендациям относились:

• Обеспечение защищенности переносных ЗРК от всех видов тепловых помех;
• Увеличение дальности стрельбы по целям на встречных курсах:
• Обеспечение стрельбы в ночных условиях.

Переносной ЗРК "Игла-1" экспортировался за рубеж, применялся в локальных боевых действиях.

По опубликованным данным, большинство потерь авиации многонациональных сил в войне 1991 года связано с применением иракцами переносных ЗРК. Ими, в частности, было сбито четыре самолета вертикального взлета и посадки AV-8B "Хариер".

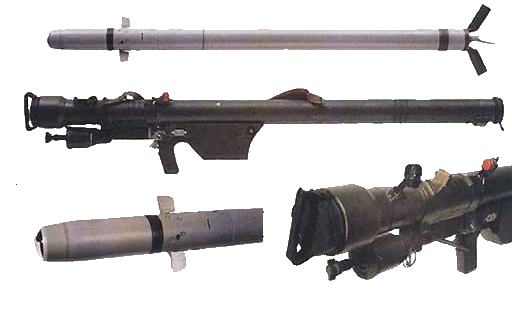

ПЗРК 9К32М "Стрела-2М"

Калибр: 72 мм
Длина: 1440 м
Максимальная дальность поражения целей: 4200 м
Минимальная дальность поражения целей: 800 м
Максимальная высота поражения целей: 2300 м
Минимальная высота поражения целей: 50 м
Максимальная скорость цели: 260 м/с
Максимальная скорость ракеты: 630 м/с
Средняя скорость ракеты: 500 м/с
Скорость ракеты при выходе из трубы: 28 м/с
Угловая скорость вращения ракеты: 20 об/с
Стартовая масса ракеты 9К32М: 9.8 кг
Масса комплекса в боевом положении: 15 кг
Масса боевой части: 1.150 кг
Время подготовки ракеты к пуску: 10 с
Время самоликвидации: 14-17 с
Тип наведения: Пассивная ИК ГСН
Угол обзора ГСН: 2 град
Минимальный угол на солнце: 22-43 град

В начале 60-х годов в КБ Машиностроения (г. Коломна, Московская область) был создан переносной зенитный ракетный комплекс "Стрела-2". Боевое применение комплекса "Стрела-2" выявило его недостаточную эффективность. Многие поврежденные самолеты возвращались на свои базы и вновь вводились в строй после непродолжительного ремонта. Это происходило потому, что ракеты попадали в хвостовую часть самолета, в которой находилось мало жизненно важных систем и агрегатов, а мощность боевой части ЗУР была недостаточна для создания большей зоны разрушений конструкции цели.

В соответствии с постановлением Правительства от 2 сентября 1968 г. была проведена модернизация комплекса "Стрела-2". Новый комплекс получил обозначение 9К32М "Стрела-2М". Он предназначен для поражения низколетящих воздушных целей (самолётов, вертолётов, крылатых ракет) на догонных курсах при скорости до 260 м/с (на встречных до 150 м/с).

Испытания модернизированного ПЗРК, проводились с октября 1969 г. по февраль 1970 г. на Донгузском полигоне (начальник полигона М.И. Финогенов) под руководством комиссии, возглавляемой Н.М. Орловым.

Комплекс "Стрела-2М" был принят на вооружение в 1970 г. В настоящее время комплекс эксплуатируется более чем в 60 странах мира. На западе комплекс получил обозначение SA-7B "Grail".

Состав

Переносной зенитный ракетный комплекс "Стрела-2М" состоит из:

• Самонаводящейся зенитной управляемой ракеты 9К32М;
• Пусковой трубы 9П58;
• Источника питания 9В17;
• Пускового механизма .

При подготовке ракеты прежде всего включается пусковой источник питания. Запитывается головка самонаведения (ГСН). За 5 секунд раскручивается ротор гироскопа в автопилоте и зенитно-ракетный комплекс готов к бою. В нужный момент стрелок наводит пусковую установку на цель и нажимает спусковой крючок. Как только в поле зрения ГСН попадает тепловое излучение цели, стрелок оповещается об этом звуковым сигналом. А когда головка перейдёт в автоматический режим слежения, он увидит световой сигнал. Через 0,8 с напряжение подаётся на блок задержки и электровоспламенитель порохового аккумулятора давления. Ещё через 0,6 с аккумулятор выходит на рабочий режим, подаётся напряжение на электровоспламенитель выбрасывающего двигателя. Примерно через 1,5 с после появления светового сигнала ракета стартует.

Как только её головная часть выйдет из пусковой трубы, под действием пружин раскрываются рули. Затем откидываются стабилизаторы и на удалении 5-6 м от стрелка срабатывает маршевый двигатель. В начале работы маршевого двигателя под действием сил инерции выключается специальный инерционный стопор, который подготавливает взрывное устройство к взведению. На расстоянии 80-250 м от стрелка срабатывает вторая ступень предохранения - полностью выгорают пиротехнические предохранители, и завершается подготовка взрывного устройства. В полёте оптическая ось головки самонаведения всё время направлена на цель: независимо от положения продольной оси ракеты головка следит за целью и корректирует курс ракеты до встречи с целью. В случае промаха через 14-17 секунд с момента запуска срабатывает самоликвидатор и ракета уничтожается.

По сравнению с ПЗРК "Стрела-2" у ПЗРК "Стрела-2М" были улучшены следующие характеристики:

• Автоматизированы процессы захвата цели ГСН и пуска ракеты по скоростным воздушным целям при стрельбе на догонных курсах, что облегчило боевую работу стрелка-зенитчика, особенно при стрельбе с подвижных объектов;
• Осуществлена селекция подвижной цели на фоне неподвижных естественных помех;
• Стало возможным поражение целей, летящих со скоростью до 260 м/с на догонных курсах;
• Обеспечено исключение ошибки стрелка в определении ближней границы зоны пуска;
• Обеспечена стрельба на встречных курсах по вертолетам и самолетам с поршневыми двигателями, летящим со скоростью до 150 м/с;
• Увеличена зона поражения на догонных курсах реактивных самолетов (по высоте и по дальности).

Помехоустойчивость тепловой ГСН комплекса "Стрела-2М" при работе на облачном фоне улучшилась. Обеспечивалась стрельба при нахождении цели на фоне сплошной (слоистой), легкой (перистой) и кучевой облачности менее трех баллов. Однако при кучевой подсвеченной солнцем облачности более трех баллов, особенно в весенне-летний период, зона действия комплекса значительно ограничивалась. Минимальный угол на солнце, при котором было возможно отслеживание воздушных целей головкой самонаведения, составлял 22°-43°. Линия горизонта в солнечный день также ограничивала зону действия комплекса углом места, большим 2°. В остальных условиях горизонт влияния на стрельбу не оказывал. Комплекс не был защищен от ложных тепловых помех (отстреливаемых самолетами и вертолетами тепловых ловушек).

Испытания, эксплуатация

Комплекс "Стрела-2М успешно применялся во время операции "Буря в пустыне" и многочисленных конфликтах на Ближнем Востоке. Во время "Бури в пустыне" им были сбиты четыре истребителя "Harrier" ВВС Великобритании , а так же штурмовик А-10 "Thanderbolt" и вертолет "Super Cobra". Много самолётов НАТО было сбито ракетами "Стрела-2М" и "Игла" в 1999 году в ходе воздушной агрессии против Югославии, в том числе - самые современные "Ягуар", F-16 и "Mirage-2000".

В последнее время имели место случаи применения ПЗРК "Стрела-2М" в Чечне со стороны незаконных вооружённых формирований. Однако, успех бандитам сопутствовал только в одном случае - в конце 1999 года ракетой "Стрела-2М" был сбит бомбардировщик Су-24, при этом один лётчик погиб, а второй попал в плен, но был вскоре освобожден. Чеченцы не были достаточно обучены тактике применения такого оружия, к тому же основной ударной силой федеральных войск был вертолёт Ми-24В, оснащённый системой ЭВУ, делающей возможным захват его по инфрапеленгу с дистанции не более 1,5км даже такой совершенной ракетой как "Игла".
